Cấu trúc máy cắt laser và phân tích nguyên tắc làm việc

Máy cắt laser là các công cụ cắt hiệu quả được sử dụng rộng rãi trong sản xuất hiện đại, đặc biệt là để chế biến kim loại, phi kim loại và các vật liệu khác nhau. Với thiết kế cấu trúc chính xác và chức năng mạnh mẽ, các máy này có thể hoàn thành các tác vụ cắt phức tạp với độ chính xác và tốc độ cao. Bài viết này sẽ cung cấp một phân tích chuyên sâu về các thành phần chính của máy cắt laser và các chức năng và nguyên tắc của chúng.

1. Các thành phần chính của máy cắt laser

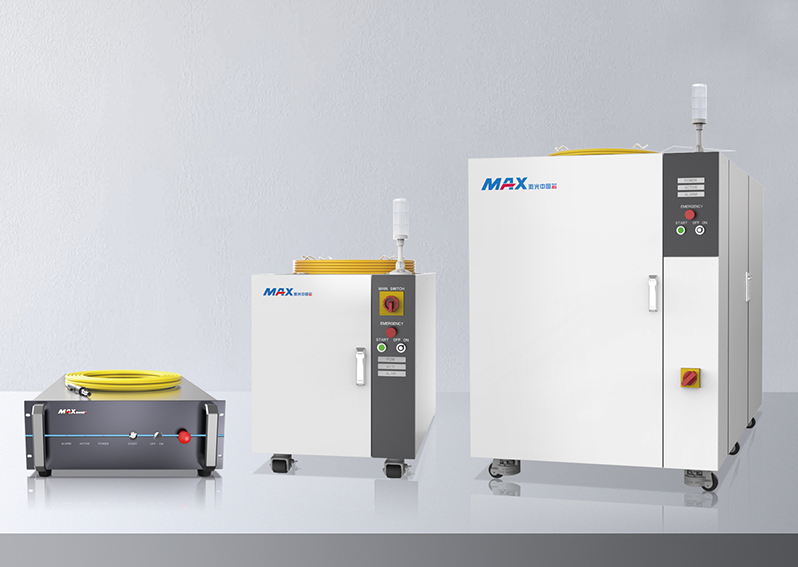

Máy phát laser

Chức năng: Máy phát laser là thành phần cốt lõi của máy cắt laser, chịu trách nhiệm sản xuất các chùm tia laser năng lượng cao.

Nguyên tắc: Máy phát laser phát ra các chùm tia laser cường độ cao, đơn sắc thông qua môi trường laser (như khí, rắn hoặc chất bán dẫn) dưới tác động của một nguồn kích thích. Các loại laser phổ biến được sử dụng trong các máy cắt laser bao gồm laser CO2 và laser sợi.

Hệ thống quang học

Chức năng: Hệ thống quang học chịu trách nhiệm truyền chùm tia laser từ máy phát laser sang đầu cắt và điều chỉnh tiêu điểm và chất lượng chùm tia của laser.

Nguyên tắc: Hệ thống quang học thường bao gồm gương, ống kính và sợi quang. Tia laser được hướng dẫn và tập trung thông qua các thành phần này để đảm bảo định vị và nồng độ chính xác của laser. Các máy cắt laser sợi sử dụng các sợi quang để truyền trực tiếp laser đến đầu cắt, trong khi các máy cắt laser CO2 sử dụng gương để truyền laser đến khu vực cắt.

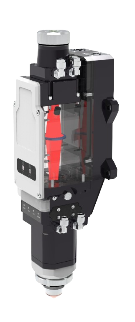

Cắt đầu

Chức năng: Đầu cắt đóng vai trò là "công cụ" của máy cắt laser, tập trung chùm tia laser lên bề mặt phôi đồng thời điều khiển hướng của dòng khí.

Nguyên tắc: Đầu cắt chứa các ống kính và gương tập trung để tập trung chùm tia laser vào khu vực cắt của phôi. Ngoài ra, đầu cắt được trang bị vòi phun khí phụ, thổi đi kim loại nóng chảy để đảm bảo cắt mịn và chất lượng cao.

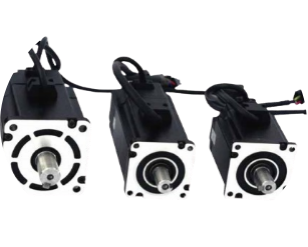

Hệ thống chuyển động

Chức năng: Hệ thống chuyển động cho phép máy cắt laser thực hiện các chuyển động cắt chính xác hai chiều hoặc ba chiều trên bề mặt phôi.

Nguyên tắc: Hệ thống chuyển động bao gồm động cơ ổ đĩa, đường ray, động cơ servo và các thành phần truyền chính xác. Thông qua hệ thống điều khiển số (CNC), hệ thống chuyển động đảm bảo chuyển động độ chính xác cao của đầu laser dọc theo trục X, Y và Z, đảm bảo sự liên kết chính xác của đường cắt và phôi.

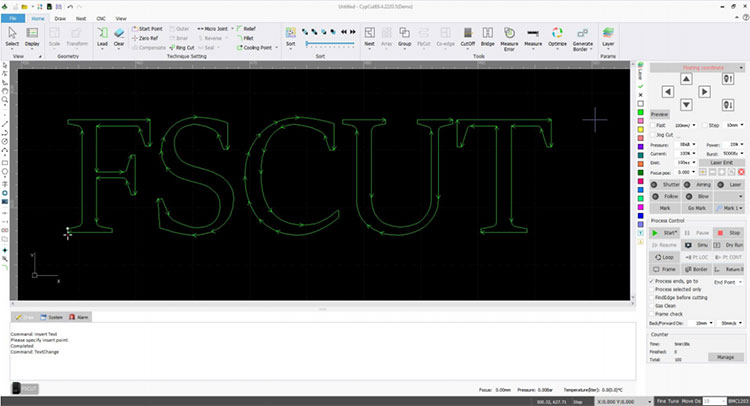

Hệ thống điều khiển CNC

Chức năng: Hệ thống CNC chịu trách nhiệm kiểm soát tổng thể và lập lịch của máy cắt laser, quản lý chính xác từng chi tiết của quy trình cắt.

Nguyên tắc: Hệ thống CNC điều chỉnh các tham số như công suất laser, tốc độ cắt, tốc độ thức ăn và lấy nét dựa trên kế hoạch chi tiết cắt đầu vào hoặc chương trình, đảm bảo quá trình cắt được tiến hành trơn tru. Các máy cắt laser hiện đại thường sử dụng các hệ thống điều khiển dựa trên máy tính tiên tiến, cung cấp mức độ tự động hóa cao.

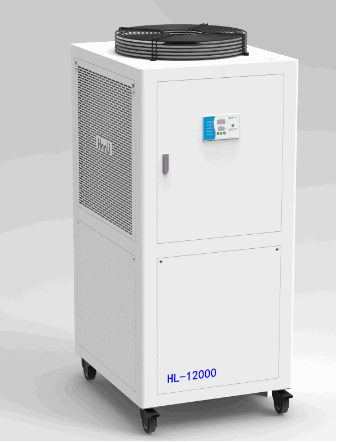

Hệ thống làm mát

Chức năng: Hệ thống làm mát ngăn ngừa quá nhiệt các thành phần quan trọng như máy phát laser và đầu cắt trong quá trình vận hành laser công suất cao, đảm bảo hiệu suất và độ chính xác của máy ổn định.

Nguyên tắc: Hệ thống làm mát sử dụng nước hoặc làm mát không khí để điều chỉnh nhiệt độ của các thành phần chính trong thời gian thực, ngăn chặn sự tích tụ nhiệt có thể ảnh hưởng tiêu cực đến hiệu suất. Nó thường bao gồm một bể làm mát, máy bơm và bộ trao đổi nhiệt.

Hệ thống ống xả

Chức năng: Hệ thống ống xả loại bỏ khói và các khí có hại được tạo ra trong quá trình cắt, đảm bảo môi trường làm việc sạch và hoạt động của máy thích hợp.

Nguyên tắc: Cắt laser tạo ra một lượng khói đáng kể và khí có hại. Hệ thống ống xả sử dụng các thiết bị thu thập bụi và ống thông gió để loại bỏ các hạt này khỏi khu vực cắt, đảm bảo môi trường làm việc sạch và an toàn.

2. Nguyên tắc làm việc của máy cắt laser

Nguyên tắc làm việc của máy cắt laser có thể được tóm tắt như sau: Máy phát laser tạo ra chùm tia laser công suất cao, được truyền đến đầu cắt thông qua hệ thống quang học. Đầu cắt sau đó tập trung chùm tia laser lên bề mặt phôi. Nhiệt độ cao từ laser tan chảy hoặc làm bốc hơi vật liệu, trong khi các khí phụ trợ thổi bay vật liệu nóng chảy, hoàn thành việc cắt chính xác.

Ưu điểm của việc cắt laser:

Độ chính xác cao: Chùm tia laser cực kỳ tốt, cho phép độ chính xác ở cấp độ micron.

Cắt tốc độ cao: Cắt laser cung cấp tốc độ cắt cao, đặc biệt là đối với các vật liệu tấm mỏng.

Xử lý không tiếp xúc: Cắt laser là một quá trình không tiếp xúc, tránh hao mòn trên các công cụ cơ học.

Laser Huawei

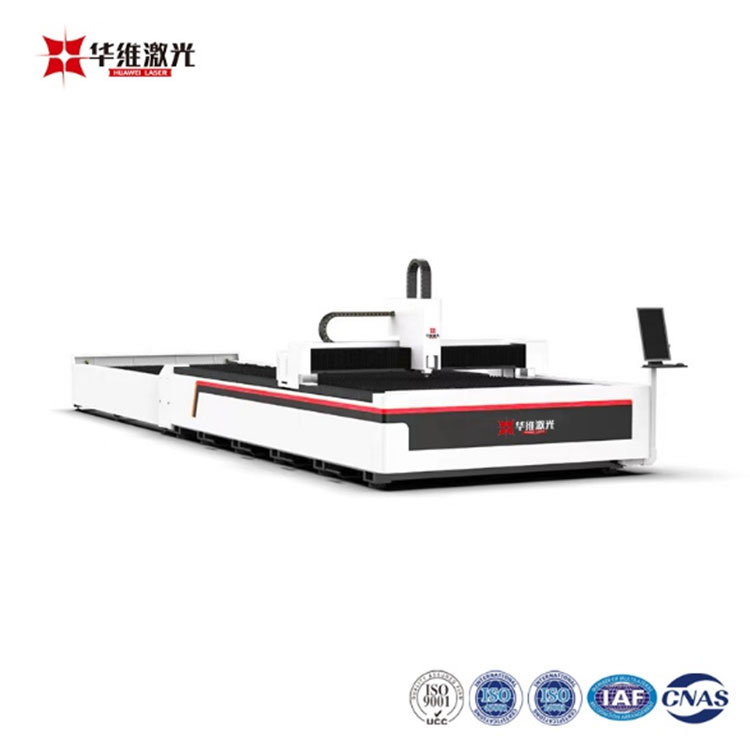

Là một nhà sản xuất hàng đầu trong ngành thiết bị laser, Laser Huawei tận dụng nhiều năm đổi mới công nghệ và chuyên môn để cung cấp các giải pháp cắt laser hiệu quả cao, ổn định và chính xác. Chọn laser Huawei có nghĩa là nhiều hơn là chỉ có được máy cắt laser hiệu suất cao; Nó có nghĩa là có được một đối tác đáng tin cậy cam kết hỗ trợ bạn trong suốt hành trình sản xuất của bạn. Với công nghệ tiên tiến và dịch vụ chu đáo, laser của HuaweiMáy cắt Laser bằng sợi quang học 30000W Cung cấp độ chính xác và tốc độ đặc biệt, đáp ứng nhu cầu của các ngành công nghiệp khác nhau.

Huawei Laser - chiếu sáng tương lai của bạn và thúc đẩy tăng trưởng công nghiệp!
